電磁流量計的參數設置方法及組態

流量計的參數設置(組態)有兩種方法,一是利用顯示面板上的按鍵,二是利用手持智能終端。

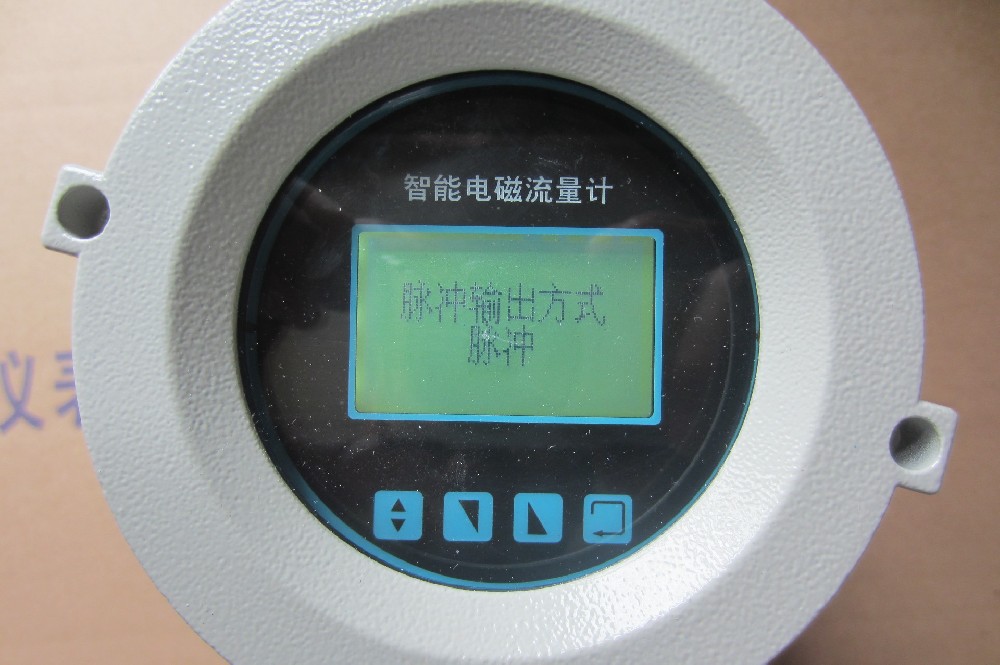

使用面板進行參數設定

LE系列電磁流量計面板上常用的符號有

(1)RED(紅)正常工作時不亮,有報警時閃爍;

(2)定義符定義符用冒號:”,表示所顯示的數據正處于待設定狀態

(3)單位顯示顯示流量單位

(4)顯示數據顯示流量數據、設定數據和報警的種類

(5)小數點表示數據中的小數點

(6)設定鍵這些鍵用來改變數據顯示和設定數據的類型。數據顯示類型共冇3種:流量數據顯示模式、設定模式、報警顯示模式。

1.流量數據顯示模式

流量數據顯示模式表示的是瞵時流量值和累積流量值, ADMAGAε可顯示12種類型的流量數據。進λ流量顯示模式用d1參數來改變顯示項,詳細設定可參考流量計用戶手冊。

2.設定模式設定模式

用來檢查參數內容和重寫數據。只要按下“SET"鍵,可將該模式從正常的操作模式中調出

3.報警顯示模式

當報警發生時,報警模式就會取代當前模式來顯示發生報警的類型,但是這種情況只是發生在當前流量顯示模式或設定模式中參數號被改變時(當正在該部數據項時,不顯示報警)。
