側裝式磁翻板液位計的詳細資料：側裝式磁翻板液位計用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

側裝式磁翻板液位計的詳細資料：

1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。

2、配上下限開關輸出，可實現遠距報警，限位控制。

磁翻板液位計結構圖

側裝式磁翻板液位計結構及工作原理：

1、基本型

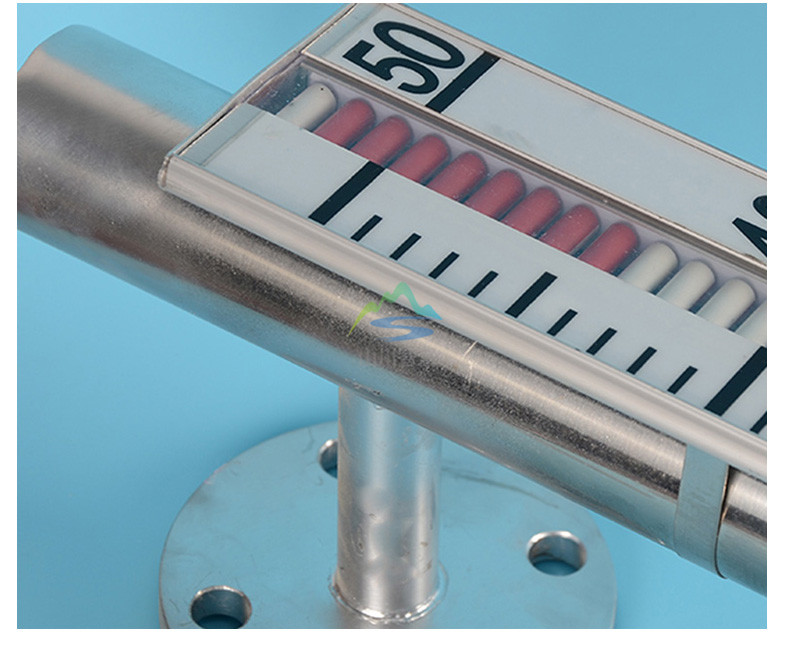

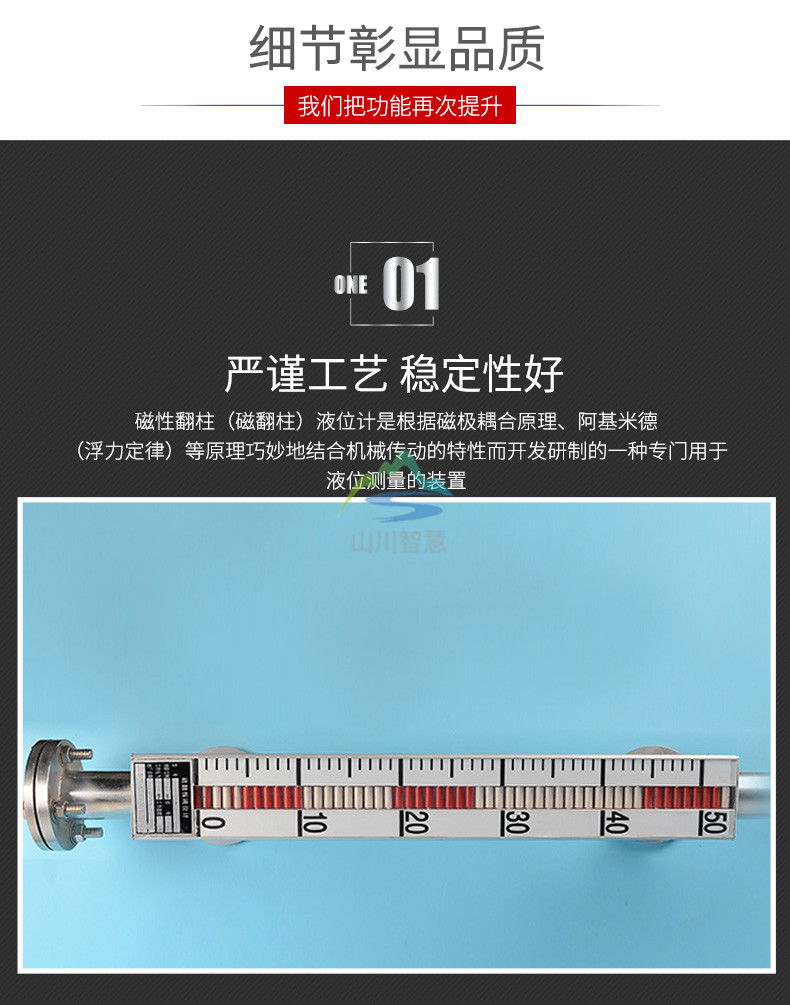

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

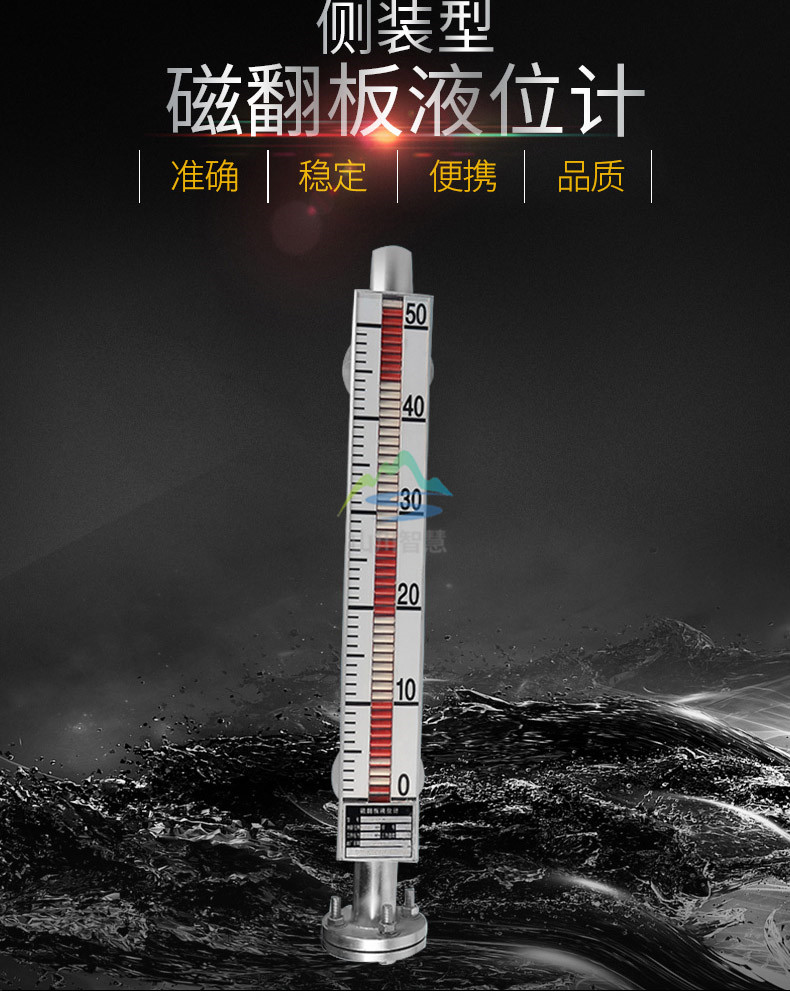

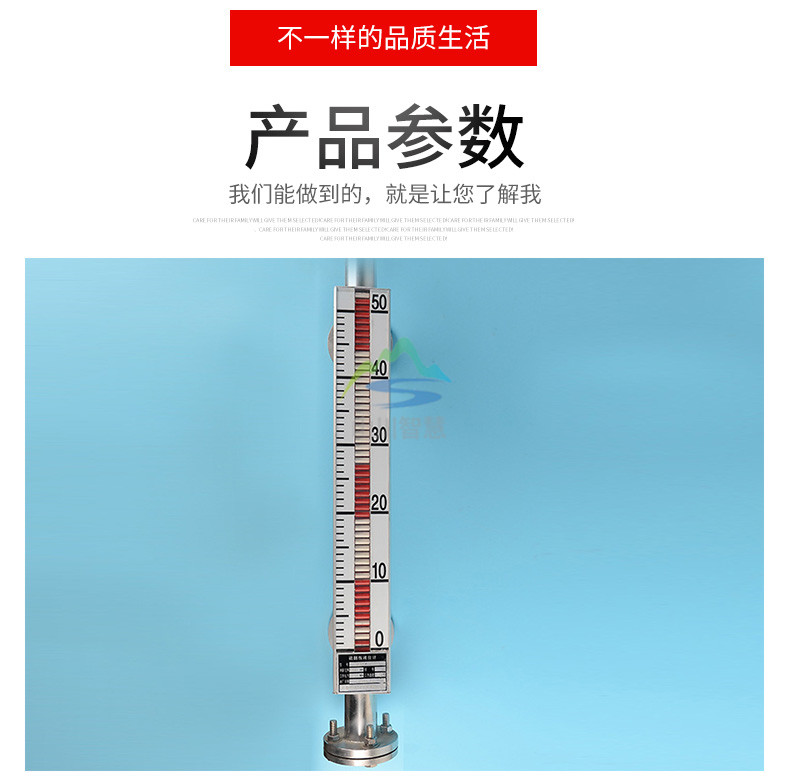

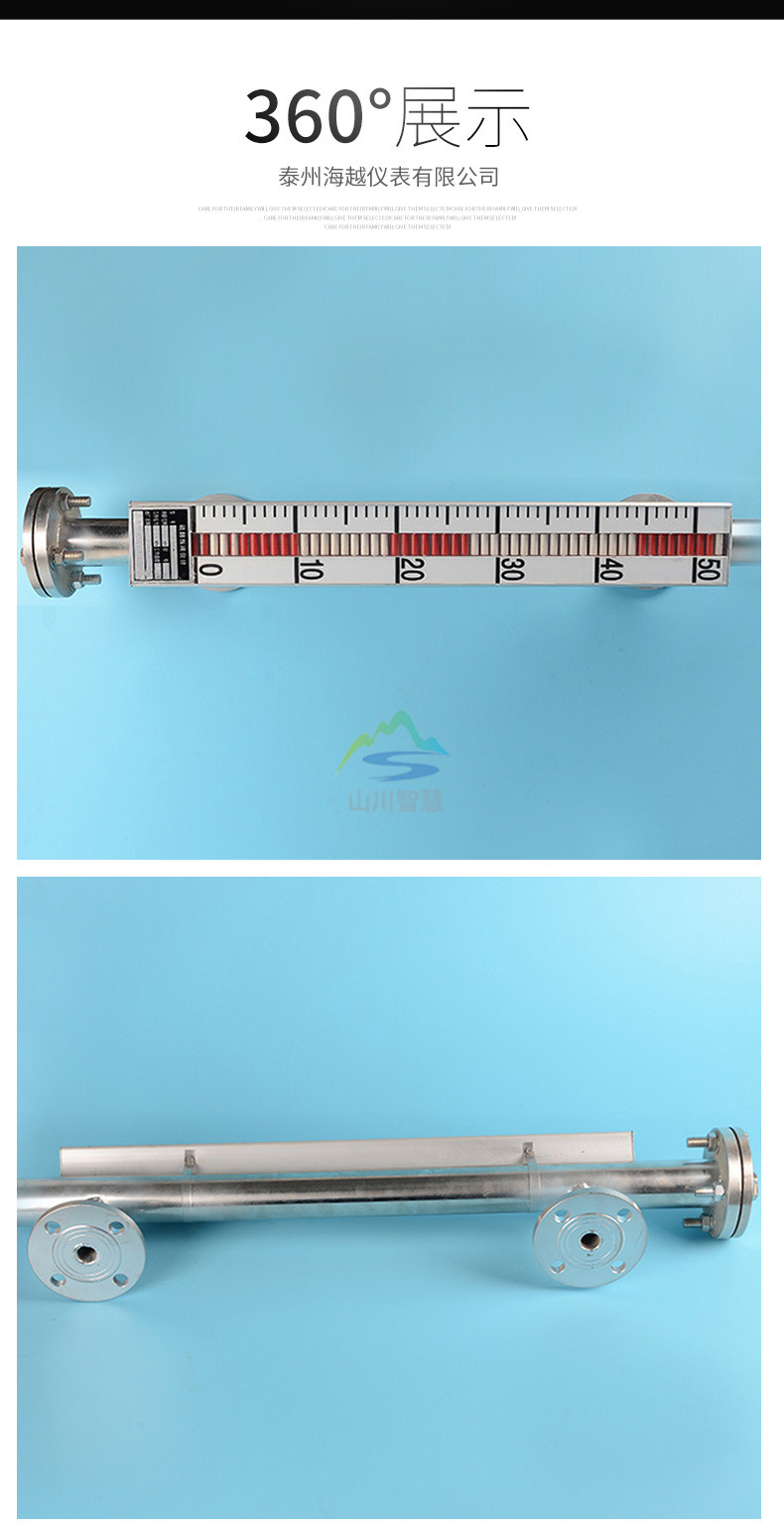

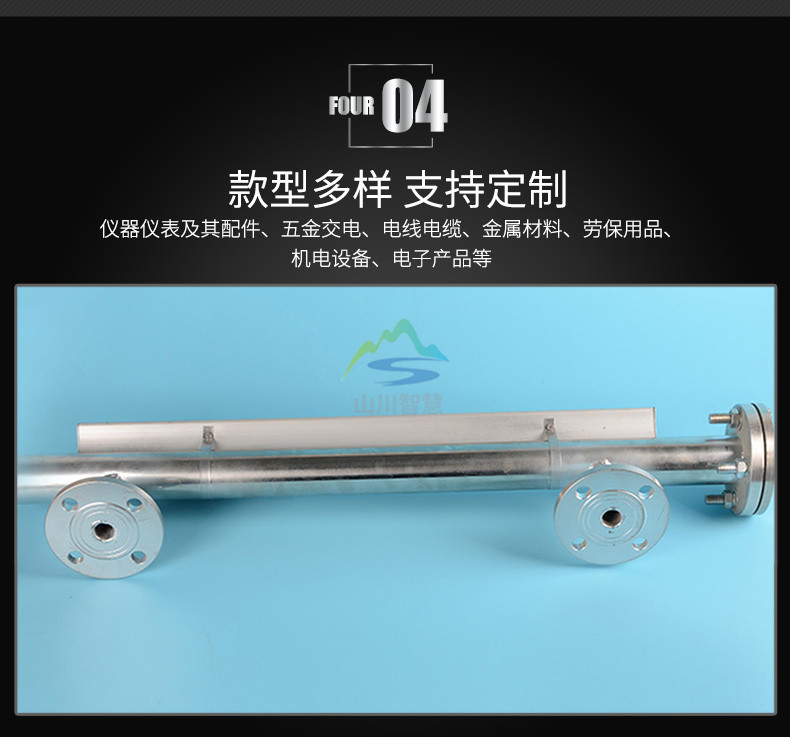

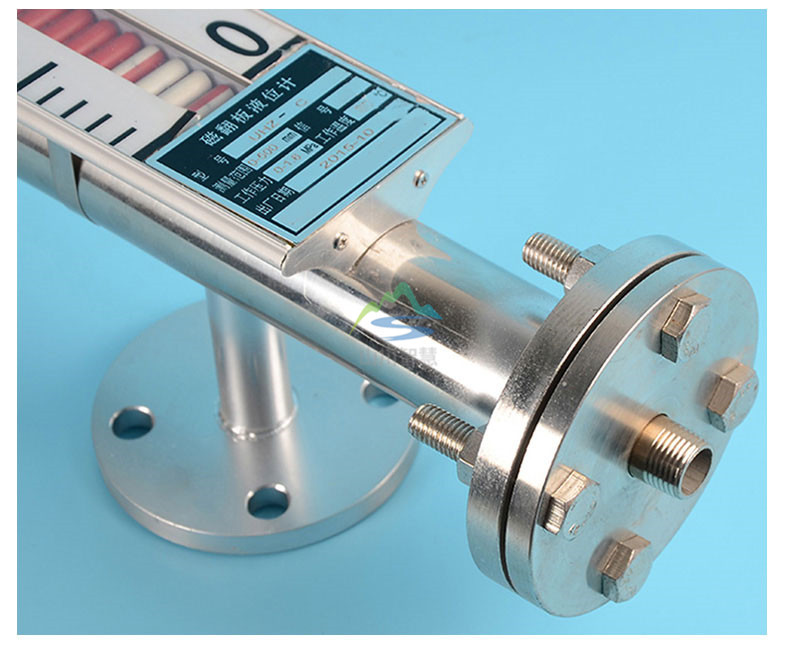

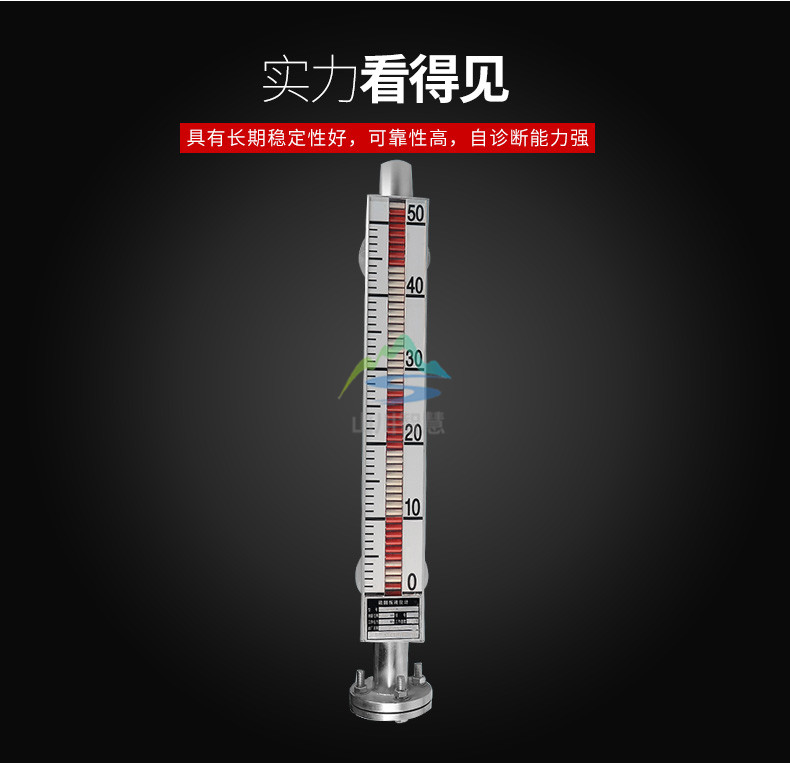

側裝式磁翻板液位計

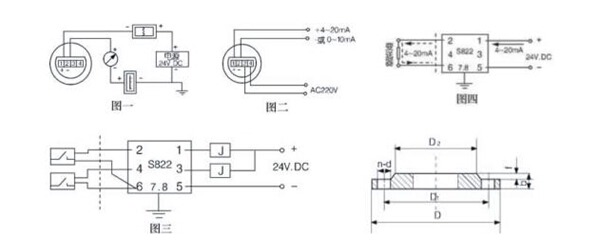

系統構成及接線：

1、上下限開關輸出

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳

由測量單元和變送單元兩部分組成。

3、本安防爆

a 帶本安防爆，上、下限開關輸出型

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

b 帶本安防爆遠傳型

適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四)

c 使用注意事項

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

用戶自備法蘭：

主要技術指標：

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)	不銹鋼	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40(DN20 PN1.0-4.0) (GB9119-88)	法蘭200-25(DN200 PN1.6) (GB9119-88)
	ABS	法蘭20-10(DN20 PN1.0) (GB9119-88)	法蘭200-6(DN200 PN0.6) (GB9119-88)
主體材料		ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度		-40～100℃(ABS、PP-R：-40～80℃)
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4/s)
上、下限 開關輸出		1、控制靈敏度：10mm      2、輸出接點容量：AC220V 2A      3、接點壽命：5×104次      4、防爆特征：iaIICT4本質安全型
電遠傳、 連續顯示		1、精度：±1.5%      2、輸出負載：750Ω      3、輸出信號：0～10mA輸出，220V AC電源                  4～20mA輸出，24V DC二線制      4、防爆特征：iaIICT4本質安全型

型號說明：

XY-UHZ系列側裝式磁翻板液位計
	1  側裝式 2  頂裝式							安裝方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主體材質
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公稱壓力
				1 基本型 2 帶上下限開關輸出 3 帶電遠傳(0～10mA輸出，220V，AC) 4 帶電遠傳(4～20mA輸出，24V，DC) 5 帶本安防爆型(4～20mA，24V，DC) 6 帶本安防爆型上下限開關輸出				類型
					L 安裝間距(測量范圍)
						L1 安裝深度(頂裝式(0～4000mm任選)
							介質密度ρ(g/c)
XY	2	2	1	1	=2500mm	L1=3000mm	ρ=0.8g/c	舉例
